WXJ涡轮蜗杆减速机

发布时间:2018-07-25 08:34

作者:admin



联系电话:0534-2713172
产品介绍

WXJ蜗轮减速机蜗杆下置)型为一级传动的阿基米德圆柱蜗杆减速器。主要用于矿山、冶金、水泥、建筑等各机械设备的减速传动,蜗杆转速不超过1500r/min,工作环境温度为-40℃~+40℃,蜗杆可正反转,减速器具有自锁性。

WXJ蜗杆减速机主要参数表
型号 中心矩 速比 蜗杆头数 蜗杆齿轮 模数 配用功率KW
WXJ-80

80 52 1 52 2.5 1.1~1.5
41 1 41

3
20.5 2
30 1 30

4
15 2

WXJ-100


100 55 1 55 3 1.5~2.2
27.5 2
40 1 40 4
20 2
31 1 31 5
15.5 2
WXJ-120

  50 1 50 4 2.2~3
25 2
39 1 39 5
19.5 2
31 1 31 6
15.5 2
WXJ-150 150 51 1 51 5 4.5~5.5
25.5 2
41 1 41 6
20.5 2
33 1 33 7
WXJ-180 180 51 1 51 6 5.5~7
37 1 37 8
18.5 2

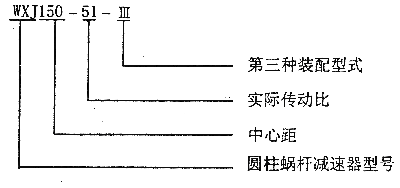

标记示例:

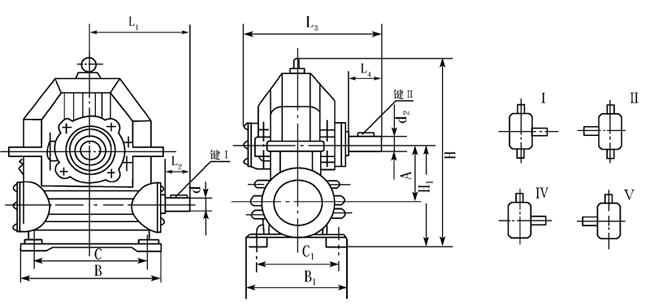

外形尺寸、安装尺寸及装配型式
型号 A H1 H B B1 C C1 4--Φ L1 L2 L3 L4 d1 键I d2 键II
WXJ80 80 160 285 210 160 145 115 4—Φ13 181 50 152 50 Φ22 6×40 Φ30 8×42
WXJ100 100 190 340 250 180 180 140 4—Φ18 191 50 176 65 Φ30 8×42 Φ40 12×55
WXJ120 120 220 380 275 200 200 150 4—Φ18 218 56 187 78 Φ30 8×50 Φ45 14×70
WXJ150 150 270 450 374 260 290 210 4—Φ24 277 65 227 90 Φ40 12×50 Φ55 16×80
WXJ180 180 320 540 420 320 300 260 4—Φ24 298 78 421 98 Φ45 14×68 Φ60 18×90

 WXJ60       60 130 230 165 136 115 100  4-13      137 38 128 47    18    6*28    28     8*32
